SD00-D

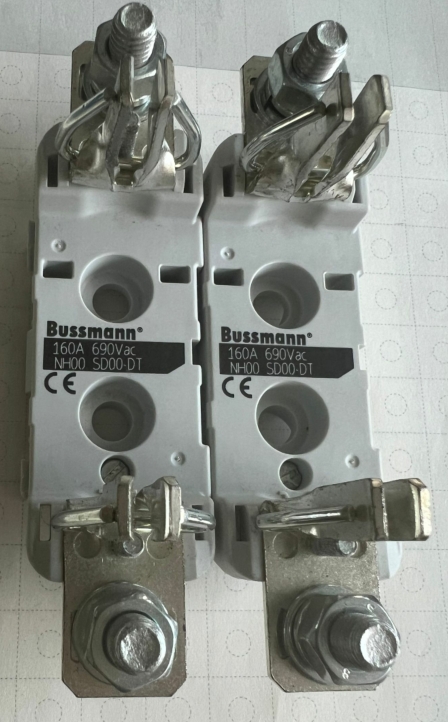

Eaton Bussmann系列NH底座螺釘，690V，160A，無指示，低壓，銀色，熱塑性本體
安裝方式靈活，自由組合，可采用導軌或螺絲安裝
兩個大螺孔下面的小孔用于導軌的安裝鎖
保險絲盒
項目編號SD00-D
導軌安裝保險絲座
規格
項目編號：
SD00-D
UPC:
051712371445
品牌：
Bussmann
項目類別：
保險絲盒
H x W:
112 in x 55 in
毛重：
3 lb 10 oz
目錄符號：
SD（尺寸）-D，SD（大小）-S:1極
TD（尺寸）-D，TD（大小）-DI:3極
標準/批準：
IEC 60269-1和2，VDE 0636-1和2
說明：NH保險絲底座，帶熱塑性本體，DIN導軌
和/或螺釘安裝（僅限尺寸4的螺釘安裝）。范圍
附件，包括相位屏障、IP20保護套件和
中性鏈路可用。微動開關也可用于遠程
熔斷器操作的信號。
包裝：
單極：3，SD4和三極：1
包裝100%可回收
技術數據：
額定電壓：
690Vac
額定電流：
160-1600A
熔斷器額定斷開容量：120kA
功能
1.符合IEC 60269-1和2保險絲系統A
（NH基），制造商的完整型式試驗證書
2.可提供寬度減小的三極一體式NH00底座。
提供卡入式相位屏障、端子護罩和保險絲蓋。
3.根據IEC 60068-2-6進行的船用振動試驗
保險絲底座零件號
| 大小 | Poles | 電流 | 零件編號 | 單位包裝 | 兼容保險絲LInks尺寸 | ||
| DIN導軌和螺釘安裝 | 僅螺釘安裝 | ||||||
| 00 | 1-pole | 160 | SD00-D | SD00-S | 3 | 400/500/690V NH gG and aM fuse links | |
| 3-pole | 160 | TD00-D | N/A | 1 | |||
| 160 | TD00-DI* | N/A | 1 | ||||
| 1 | 1-pole | 250 | SD1-D | SD1-S | 3 | ||
| 3-pole | 250 | TD1-D | N/A | 1 | |||
| 2 | 1-pole | 400 | SD2-D | SD2-S | 3 | ||
| 400 | SD2-DD** | N/A | 3 | ||||
| 3-pole | 400 | TD2-D | N/A | 1 | |||
| 400 | TD2-DD** | N/A | 1 | ||||
| 3 | 1-pole | 400 | SD3-D** | SD3-S | 3 | ||
| 3-pole | 630 | TD3-D** | N/A | 1 | |||
| 4 | 1-pole | 1250 | N/A | SD4-S | 1 | ||
| 1600 | N/A | SD4-S1600 | 1 | ||||
*三極一體式底座飾條
**雙保險絲觸點夾
